Како дизајн асфалтне мешавине и својства материјала утичу на колотраге?

На колотраге асфалтног коловоза снажно утиче како везиво, агрегати, градација и ваздушне шупљине раде заједно под сталним оптерећењима точкова и повишеним температурама. Одговарајући дизајн асфалтне мешавине мора да обезбеди довољну отпорност на деформацију смицања без жртвовања издржљивости, обрадивости или отпорности на пуцање.

Овај чланак објашњава како својства везива, структура агрегата, садржај асфалта и запремина мешавине утичу на перформансе колотрага. Такође наводи практичне лабораторијске провере и одлуке о дизајну мешавине које инжењери могу користити да идентификују слабости пре него што се асфалт постави на пут са великим прометом.

Зашто дизајн асфалтне мешавине одређује отпорност на колотраге

Колотрага од асфалта је трајна деформација која се развија на путањама точкова док саобраћај стално оптерећује коловоз. Неке деформације су резултат додатног згушњавања асфалтне мешавине након изградње, док се друге деформације јављају када се смеша смиче и помера бочно под оптерећењем точкова. У неким случајевима, слојеви асфалта нису примарни извор проблема: слаби слојеви испод или осетљиви на влагу такође могу допринети депресијама на површини.

Кључна инжењерска тачка је да дизајн асфалтне мешавине утиче и на почетну структуру коловоза и на то како та структура реагује на саобраћај током времена. Мешавина може да задовољи основне спецификације материјала, али и даље има лоше перформансе ако је њен агрегатни скелет нестабилан, везиво је превише мекано за радну температуру или су њене збијене ваздушне шупљине изван предвиђеног опсега.

Успешан дизајн стога балансира неколико променљивих у интеракцији уместо да максимизира једно својство. Тврђе везиво може побољшати отпорност на високе температуре, али прекомерна крутост може створити проблеме у вези са обрадивости или пуцањем на ниским температурама. Густа градација може помоћи у постизању ниске пермеабилности, али неодговарајући распоред честица може смањити блокаду агрегата. Повећање садржаја везива може побољшати премаз и трајност све док вишак везива не почне да подмазује структуру агрегата и повећава деформацију.

Како својства асфалтног везива утичу на стварање коловоза

Високотемпературна крутост и отпорност на трајне деформације

Асфалтно везиво је вискоеластично: његов одзив зависи од температуре, трајања оптерећења и карактеристика материјала везива. На вишим температурама коловоза, везиво генерално постаје мекше, а смеша може постати подложнија деформацији под тешким возилима која се споро или често заустављају.

Међутим, сама крутост везива не може предвидети перформансе колотрага готове мешавине. Скелет агрегата носи значајан део примењеног оптерећења, док везиво и мастика обезбеђују кохезију и помажу у одржавању структуре. Релативно круто везиво не може у потпуности да компензује заобљене агрегате, лошу градацију или нестабилну смешу.

За пројекте са великим обимом камиона, аутобуским тракама, раскрсницама, зонама за утовар или спорим саобраћајем, инжењери би требало да испитају очекивану температуру коловоза и стварне услове утовара када бирају везиво. Захтеви за перформансе на високим температурама треба да одражавају климу дизајна и саобраћај, а не да једноставно бирају најтврђи доступни материјал.

Продор, тачка омекшавања и дуктилност морају се тумачити заједно

Традиционални тестови везива остају корисни за идентификацију материјала, проверу конзистентности и контролу квалитета. Пенетрација указује на релативну конзистенцију везива под одређеним условима испитивања. Тачка омекшавања даје компаративну индикацију температуре на којој везиво достиже дефинисано стање омекшавања у тесту са прстеном и куглом. Дуктилност мери способност узорка везива да се издужи под одређеним условима.

Ова својства одговарају на различита питања. Нижа вредност пенетрације често указује на тврђе везиво у условима испитивања, док виша тачка омекшавања може указивати на већу отпорност на омекшавање. Ни један резултат, сам по себи, не доказује да ће комплетна асфалтна мешавина издржати колотрагу.

Дуктилност такође захтева пажљиво тумачење. Везиво које се може значајно растегнути није аутоматски везиво са великом отпорношћу на колотраге. Дуктилност се односи на деформацију пре пуцања у одређеној процедури испитивања, док колотрага зависи од отпорности смеше на акумулирано трајно напрезање при поновљеном оптерећењу.

Практични програм контроле квалитета треба да упореди ове резултате испитивања са спецификацијом везива, документацијом добављача, дизајном смеше и условима на терену. Ако везиво прође основне тестове прихватања, али коловоз и даље има колотраге, испитивање треба проширити на структуру агрегата, садржај везива, збијеност и понашање готове мешавине.

Лабораторије које спроводе конвенционалне провере везива могу истражити доступне инструментеОпрема за тестирање асфалта, одабир опреме према њиховим захтеваним методама испитивања и пројектним спецификацијама.

Тестови конзистенције везива помажу у верификацији карактеристика материјала, али их не треба третирати као самостална предвиђања колотрага асфалтне мешавине.

Старење и модификација везива могу променити дугорочне перформансе

Асфалтно везиво се мења током производње, транспорта, асфалтирања и сервисирања. Краткотрајно старење током мешања и постављања може повећати крутост везива, док дуготрајна оксидација може учинити везиво све тврђим и потенцијално крхким. Утицај на стварање колотрага није увек једноставан: већа крутост може смањити деформацију при високим температурама, али прекомерно старење може угрозити отпорност на пуцање и издржљивост.

Полимер-модификована везива могу побољшати еластични опоравак и понашање при високим температурама када је формулација погодна за предвиђену примену. Њихова стварна корист зависи од типа полимера, дозе, компатибилности, стабилности складиштења и интеракције између везива и агрегата.

За набавку и прихватање у лабораторији, инжењери треба да провере да ли специфицирани разред везива и тип модификације одговарају захтевима пројекта. Тамо где је наведено модификовано везиво, документација треба да идентификује испоручени материјал и релевантне захтеве за испитивање. Сама ознака производа није довољан доказ перформанси.

Како градација агрегата и облик честица утичу на колотраге

Блокирање агрегата обезбеђује носиви скелет мешавине

Агрегати чине структурни оквир већине асфалтних мешавина. Под оптерећењем точкова, добро распоређене честице преносе оптерећење кроз контактне тачке и трење. Стабилан скелет ограничава способност честица да се ротирају, клизе и преуређују под сталним стресом.

Угаони агрегат грубе текстуре генерално нуди боље спајање од заобљених, глатких честица када су други фактори упоредиви. Облик честица, текстура површине, чврстоћа и отпорност на дробљење утичу на то како се скелет агрегата понаша током сабијања и сервисирања. Слабе честице могу да се ломе током руковања, сабијања или саобраћајног оптерећења, мењајући градацију и стварајући додатне казне.

Смеша са неадекватним контактом крупног агрегата може превише зависити од мастика богатог везивом за стабилност. Када везиво омекша на високим температурама, смеша тада може постати подложнија деформацији смицања. Због тога висококвалитетно везиво не може да надокнади неодговарајућу структуру агрегата.

Градација се мора оценити као потпуна расподела

Градација описује пропорције честица агрегата који пролазе кроз сито различитих величина. Утиче на паковање, контакт агрегата, структуру шупљина, потражњу за везивом и обрадивост. Промена у пропорцији грубих, средњих или финих честица може променити начин на који се смеша збија и носи саобраћајна оптерећења.

Мешавина са превише финих честица може развити структуру у којој су крупне честице агрегата недовољно повезане. Супротно томе, претерано груба или лоше контролисана градација може отежати равномерно постављање и сабијање. Одговарајућа градација зависи од врсте мешавине, номиналне максималне величине агрегата, дебљине слоја, карактеристика везива и спецификације пројекта.

Инжењери би требало да прегледају комплетну анализу сита уместо да се фокусирају на резултат једног сита. Они такође треба да провере варијабилност агрегатних залиха и да обезбеде да градација производње остане у оквиру одобрене формуле за мешање послова. Чак и лабораторијски одобрен дизајн може постати нестабилан ако постројење производи материјално другачију градацију.

За провере квалитета агрегата, облика честица и оцењивања, лабораторије се такође могу обратитиОпрема за испитивање камена и агрегатапри избору инструмената за своје захтеве испитивања.

Градација утиче на паковање честица и контакт. Мале промене у пропорцијама агрегата могу променити потражњу за везивом, компактност и отпорност на смичну деформацију.

Квалитет агрегата утиче на издржљивост носиве конструкције

Чврстоћа агрегата, отпорност на хабање, облик честица и чистоћа су све важни. Прекомерна контаминација прашином или глином може ометати ефикасно премазивање везивом и променити понашање интерфејса агрегат-везиво. Слаб агрегат се може покварити током производње или под саобраћајем, мењајући првобитну дистрибуцију величине честица.

Тамо где се агрегатни извори разликују, лабораторија треба да тестира репрезентативне узорке из стварног ланца снабдевања уместо да се у потпуности ослања на историјске резултате. Промене у површини каменолома, подешавања дробљења или мешање залиха могу утицати на материјал који улази у фабрику асфалта.

Садржај асфалта, ваздушне шупљине и збијање: критична запреминска равнотежа

Прекомерни садржај везива може ослабити стабилност смеше

Садржај везива утиче на премаз, кохезију, издржљивост и количину мастике између честица агрегата. Ако је садржај везива пренизак, смеша може имати неадекватан премаз и постати подложнија распадању, оштећењу влаге и пуцању. Ако је садржај везива превисок, смеша може изгубити унутрашње трење и постати подложнија деформацијама, посебно на повишеним температурама.

Однос није једноставно правило да мање везива увек значи бољу отпорност на колотрагу. Превише мршава смеша може се брзо покварити и изгубити интегритет агрегата. Циљ је да се успостави садржај везива који задовољава применљиве запреминске захтеве и потребе трајности уз очување стабилног агрегатног скелета.

Инжењери треба да провере стварни садржај везива у односу на одобрену формулу мешавине посла и истраже упорна одступања. Промена апсорпције или градације агрегата такође може променити ефективно везиво доступно за облагање и везивање честица, чак и када укупан проценат везива изгледа непромењен.

Ваздушне шупљине и сабијање поља морају се контролисати заједно

Ваздушне шупљине представљају запремину ваздуха у збијеној асфалтној мешавини у односу на њену укупну запремину. Ако смеша није довољно збијена током изградње, саобраћај може да настави да је згушњава након отварања, стварајући трајне удубљења на путањама точкова. Ово је један механизам стварања колотрага и треба га разликовати од бочног смицања.

Веома ниске ваздушне шупљине такође могу бити проблематичне. Под високим температурама и саобраћајним оптерећењем, смеша са недовољним празним простором може постати подложнија померању или крварењу ако структура везива и агрегата нису правилно избалансирани. Циљни опсег стога мора да прати применљиву методу пројектовања мешавине и спецификацију пројекта.

Густина лабораторијских узорака је само део слике. Сабијање на терену зависи од температуре смеше, времена испоруке, шеме ваљања, дебљине подизања, типа ваљка и времена доступног пре него што се смеша охлади. Звучни дизајн може пропасти када екипа за асфалтирање не може доследно да постигне потребну густину.

Користите волуметријске податке да бисте дијагностиковали стварну слабост

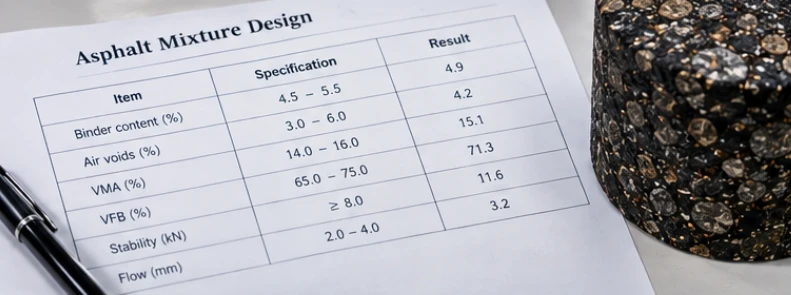

Следећа табела резимира како кључне варијабле треба да се тумаче током прегледа микс-дизајна. Нумеричке границе прихватљивости увек треба да потичу из водећих спецификација пројекта, а не из универзалне вредности.

Волуметријски подаци помажу инжењерима да идентификују да ли је смеша превише отворена, превише густа или лоше избалансирана. Тумачење увек треба да узме у обзир применљиву спецификацију и посматрано стање на терену.

Практични лабораторијски ток рада за побољшање отпорности на колотраге

Почните са верификацијом материјала пре него што промените формулу мешавине

Када смеша покаже знаке нестабилности, први корак треба да буде да се потврди да тестирани материјали представљају оне који се користе у производњи. Инжењери би требало да провере класу везива и записе о серијама, извор и градацију агрегата, забринутост због влаге или контаминације, као и све недавне промене формуле мешавине посла.

За скрининг везива, лабораторија може користити испитивање пенетрације, тачке омекшавања и дуктилности тамо где се то захтева спецификацијом пројекта. Тестер тачке омекшавања може помоћи у поређењу термичке конзистенције узорака везива, али не може независно утврдити перформансе колотрага готове мешавине.

Истражите стабилност смеше уместо да се ослањате на један резултат везива

Ако својства везива испуњавају наведене захтеве, следећи корак је испитивање скелета агрегата, садржаја везива, ваздушних шупљина и карактеристика збијања. Упоредите одобрену лабораторијску мешавину са узорцима произведеним у биљци и пољима где су доступни. Разлике између ових узорака могу открити да ли проблем потиче од дизајна, производње или изградње.

Најкориснији докази долазе из комбиновања резултата. На пример, прекомерна деформација путање точка заједно са малом густином поља може указивати на згушњавање након изградње. Смеша која је постигла циљну густину, али се и даље деформише под високим температурним оптерећењем, може захтевати ближе испитивање блокаде агрегата, карактеристика везива и стабилности смеше.

Инжењери треба да избегавају мењање садржаја везива или градације агрегата на основу једног резултата. Свако прилагођавање треба проценити у односу на комплетан скуп захтева дизајна, укључујући издржљивост, отпорност на пуцање, осетљивост на влагу и обрадивост.

За шире потребе лабораторијске контроле квалитета,Опрема за испитивање материјалапружа корисну полазну тачку за преглед низа инструмената за испитивање доступних за различите грађевинске материјале и задатке испитивања.

Повежите лабораторијске налазе са посматрањима на терену

Појава и дистрибуција колотрага пружају важне дијагностичке назнаке. Деформације концентрисане у слојевима асфалта могу указивати на нестабилност мешавине, док широка удубљења која обухватају дубље слојеве могу указивати на проблем темеља или подлоге. Ови обрасци сами по себи нису коначни, тако да их треба проверити у односу на језгра, мерења густине, услове дренаже и грађевинске записе.

За кварове који се понављају, упоредите погођене локације са одељцима који имају добар учинак у сличном саобраћају. Ово поређење може помоћи да се изолују разлике у материјалима, температури поплочавања, збијању, дренажи или структури коловоза. Такође смањује ризик од прописивања скупљег везива када је прави узрок лоша густина поља или слаб слој испод.

Избор опреме и осигурање квалитета за асфалтне лабораторије

Када купујете лабораторијске инструменте, потврдите да опрема подржава тражене методе испитивања, величине узорака, опсег мерења, потребе за калибрацијом и документацију. Тачан избор зависи од обима рада лабораторије и спецификација које се користе на њеном тржишту. За потребе помоћне лабораторије,Општа опрематакође може бити релевантно.

ЦЕ ознаку треба проверити тамо где је применљиво на производ и релевантно европско законодавство. То је ознака усаглашености, а не универзални сертификат квалитета, и не мора сваки лабораторијски инструмент да потпада под законодавство које захтева ЦЕ ознаку. Произвођачи су одговорни да утврде који се захтеви примењују и да заврше релевантне процедуре усаглашености. Консултујте сеЗваничне смернице Европске комисије за означавање ЦЕза даље информације.

Резиме и препоруке

Ефикасна контрола колотрага почиње са уравнотеженим дизајном асфалтне мешавине, а не само са тврђим везивом или вишом спецификацијом материјала. Својства везива утичу на понашање при високим температурама, али блокада агрегата, градација, садржај везива, ваздушне шупљине и збијање на терену одређују како се смеша понаша као комплетна структура.

За пројектне тимове, најпрактичнији приступ је верификација улазних материјала, контрола одобрене формуле за мешање посла, упоређивање лабораторијских резултата са густином поља и запажањима језгра и истраживање слоја који је стварно одговоран за деформацију. Свако подешавање мешавине треба да очува равнотежу између отпорности на стварање колотрага, отпорности на пуцање, издржљивости и могућности израде.

За више информација о производу, техничке спецификације или стручне консултације о нашој напредној опреми за тестирање асфалта, контактирајте наш стручни тим данас наввв.тестмоулд.нет.

Често постављана питања (ФАК)

1. Да ли тврђе асфалтно везиво увек побољшава отпорност на колотраге?

Не. Тврђе везиво може побољшати отпорност на деформацију под одређеним условима, али колотрага такође зависи од блокаде агрегата, градације, садржаја везива, збијености и температуре коловоза. Превелика крутост може повећати ризик од пуцања или створити потешкоће у изградњи, тако да избор везива треба да одражава комплетан дизајн коловоза.

2. Која својства агрегата су најважнија за отпорност на колотраге?

Угаоност агрегата, текстура површине, чврстоћа честица, градација и отпорност на квар су важни. Ове карактеристике утичу на блокаду честица и способност смеше да се одупре смичућим деформацијама при поновљеним оптерећењима точкова.

3. Може ли асфалт са великим ваздушним шупљинама развити колотрагу?

Да. Ако је сабијање поља недовољно, саобраћај може додатно да згусне смешу, стварајући трајне депресије на путањи точкова. Међутим, колотрага се такође може појавити у добро збијеној мешавини ако је структура агрегата или систем везивног мастика нестабилан.

4. Да ли је тачка омекшавања довољна за процену перформанси колотрага везива?

Не. Тачка омекшавања је користан конвенционални тест својстава, али не описује у потпуности реакцију везива при поновљеном саобраћајном оптерећењу нити предвиђа перформансе комплетне мешавине. Треба га тумачити заједно са другим потребним тестовима везива и доказима о нивоу смеше.

5. Шта инжењери прво треба да провере када се на новоасфалтираном путу појаве колотраге?

Прегледајте густину поља, евиденцију о асфалтирању и ваљању, температуру мешавине, градацију производње, садржај везива и одобрену формулу мешавине посла. Испитати шаблон колотечине и, где је потребно, узети језгра да би се утврдило да ли је деформација концентрисана у слојевима асфалта или се протеже у доњу коловозну конструкцију.
