Зашто је испитивање тла важно пре изградње?

Испитивање тла пре изградње помаже инжењерима да одреде да ли тло може безбедно да подржи предложену структуру и како може да реагује на оптерећење, промене подземних вода и грађевинске активности. Поуздано истраживање смањује несигурност у дизајну темеља, идентификује потенцијално проблематичне слојеве тла и помаже у спречавању слијегања, нестабилности, кашњења и скупих санацијских радова које се може избећи.

Овај чланак објашњава како испитивање тла пре изградње подржава дизајн темеља, идентификује ризике везане за тло, побољшава планирање изградње и помаже пројектним тимовима да донесу боље инжењерске одлуке. Такође пружа практичне смернице о планирању истраживања, квалитету узорка, тумачењу тестова и избору одговарајућих ресурса за тестирање.

Како услови тла утичу на дизајн темеља и перформансе конструкције

Отпорност тла је само један део перформанси темеља

Грађевински или инфраструктурни пројекат преноси структурна оптерећења у тло преко темеља. Пре него што изаберу плитке темеље, сплавове или дубоке темеље, инжењери треба да разумеју карактеристике чврстоће и деформације тла испод предложене структуре.

Отпорност тла је важна, али не говори целу причу. Темељ може имати адекватну отпорност на смицање и још увијек доживјети прекомјерно слијегање. Ово је посебно релевантно тамо где се испод структуре налазе мека глина, лабави зрнасти наслаге, органска тла или стисљива испуна.

Потпуно слијегање описује укупно кретање темеља наниже, док диференцијално слијегање описује разлике у кретању између дијелова конструкције. Диференцијално слијегање може узроковати пуцање зидова, изобличење оквира, оштећење комуналних система и оперативне проблеме чак и када је цјелокупно слијегање умјерено.

Испитивање тла обезбеђује параметре потребне за процену ових различитих механизама отказа и употребљивости. Истраживање би стога требало да одражава очекивана оптерећења, димензије темеља, профил тла, услове подземних вода и прихватљиве границе деформације, а не да се ослања на једну вредност чврстоће.

Варијабилност тла може створити скривене ризике за темеље

Природно тло је ретко једнолично. Локалитет може садржати наизменичне слојеве глине, муља, песка, шљунка, истрошених стена или вештачке испуне. Дубина и дебљина ових слојева могу се променити на релативно малом развојном подручју.

Размотрите предложено складиште у коме се горње тло чини густим и компетентним. Ако слој тлачне глине постоји неколико метара испод површине, зграда може и даље доживјети дуготрајно слијегање након изградње. Плитка инспекција или истрага која се заврши прерано може промашити слој одговоран за проблем.

Инжењери треба да упореде евиденцију бушотина, записе о узорковању, запажања подземних вода и резултате теренских испитивања да би успоставили одбрањив модел тла. Дубина истраживања и размак треба да се заснивају на структури, предвиђеној зони утицаја напрезања, геолошким условима и несигурности у профилу тла.

ТхеФХВА геотехничко упутство за карактеризацију локацијеобезбеђује техничке ресурсе за планирање подземних истраживања, одабир теренских и лабораторијских испитивања, тумачење мерења и развој одговарајућих пројектних параметара.

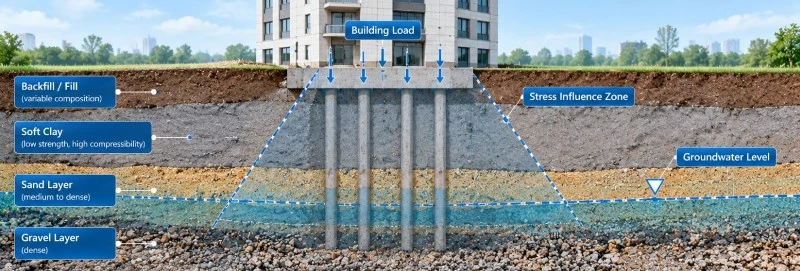

Услови подземља могу значајно да варирају испод наизглед једноличне локације. Разумевање локације и дебљине слабијих слојева помаже инжењерима да реалније процене слегање и перформансе темеља.

Како испитивање тла идентификује геотехничке ризике пре изградње

Откривање слабих, стисљивих тла и тла осетљивих на влагу

Испитивање тла помаже инжењерима да идентификују материјале који се могу неповољно понашати под грађевинским оптерећењима или променљивим условима животне средине. Класификациони тестови утврђују да ли је земљиште претежно зрнасто или ситнозрнасто и дају информације о пластичности и конзистенцији. Можда ће бити потребни специјализованији тестови да се квантификује чврстоћа, компресибилност, пропустљивост или понашање сабијања.

За ситнозрна тла, Аттербергове границе могу помоћи у карактеризацији пластичности и осетљивости на влагу, али их не би требало користити саме за предвиђање слијегања или отпорности на ношење. Тамо где је присутна стисљива глина, испитивање консолидације може бити неопходно да би се проценила промена запремине под растућим ефективним напрезањем. Тамо где су ископи или стабилност косина забринути, одговарајућа испитивања чврстоће и процена подземних вода постају посебно важни.

Практична истрага треба да почне са инжењерским проблемом, а не са фиксном листом тестова. Ако је примарни ризик слијегање, инжењерима су потребни докази о стишљивости и дебљини стишљивих слојева. Ако је забринутост због стабилности нагиба, отпорност на смицање и притисак воде у порама могу бити критичнији. Програм тестирања треба проширити када прелиминарни налази открију услове који нису били предвиђени.

Процена стања подземних вода и дренаже

Подземне воде утичу више од погодности ископавања. Промене у нивоу подземне воде могу променити ефективни стрес, утицати на чврстоћу тла, утицати на силе продирања и закомпликовати изградњу испод нивоа воде. У зрнастим земљиштима, подземне воде могу утицати на стабилност ископа и практично извођење темељних радова. У ситнозрнатим земљиштима, услови дренаже могу утицати на брзину којом се вишак притиска порне воде распршује и развија слијегање.

Ниво подземне воде забележен током бушења треба пажљиво тумачити. Операције бушења, привремена чаура, недавне падавине и пропустљивост слојева који су наишли могу утицати на посматрања. Тамо где су услови подземних вода важни за пројектовање, може бити потребно праћење током времена уместо ослањања на једно очитавање.

Инжењери такође треба да размотре како ће завршени развој променити површинску дренажу. Концентрисано отицање, прокишњавање или неадекватна дренажа око темеља могу створити локалне промене у условима влаге које нису биле представљене првобитним истраживањем. Ово је посебно релевантно за локације са експанзивним земљиштем, косинама склоним ерозији или испуном осетљивом на влагу.

Смањење неизвесности путем комплементарних доказа

Ниједан појединачни тест не може утврдити све особине потребне за геотехнички пројекат. Лабораторијски резултати описују узорке у контролисаним условима, док теренска истраживања дају информације о тлу на месту. Вредност долази од комбиновања ових извора и провере да ли причају доследну причу.

На пример, отпорност на продирање може да сугерише релативно густ грануларни слој, али инжењери би ипак требало да размотре процедуру испитивања, услове откривке, подземне воде и састав земљишта пре него што усвоје корелације дизајна. Исто тако, резултат лабораторијске јачине можда неће тачно представљати природни слој ако је узорак поремећен током узорковања или припреме.

Циљ није једноставно прикупити више података. То је да се добију мере које смањују неизвесност у одлукама које носе највећи инжењерски ризик.

Како планирати поуздано испитивање тла пре изградње

Дефинишите пројектна питања пре избора тестова

Исплатива истрага почиње са предложеним развојем и његовим могућим механизмима квара на земљи. Инжењери треба да прегледају структурални распоред, очекивана оптерећења темеља, дубину ископа, геометрију насипа, доступне геолошке информације и све доказе о претходним поремећајима тла.

План истраге треба да наведе шта треба утврдити и како ће се резултати користити. За ниску зграду на наизглед једноличном терену, фокусирана истрага може бити довољна. Темељи моста, дубоки ископи или структура преко меких наслага могу захтевати опсежније истраживање, специјализовано тестирање и додатне фазе истраживања како се пројекат развија.

ТхеФХВА-ов приручник за геотехничку карактеризацију локацијеразматра планирање и тумачење теренских и лабораторијских истраживања, укључујући значај развоја поузданих параметара дизајна из више извора доказа.

Заштитите квалитет узорка и следљивост

Технички исправан тест и даље може дати погрешне резултате ако узорак није репрезентативан. Поремећени узорци су често прикладни за класификацију и испитивање индекса, али тестови који зависе од природне структуре земљишта могу захтевати пажљиво сакупљене узорке. Процедуре узорковања треба да одговарају предвиђеном испитивању и типу тла које се истражује.

Сваки узорак треба да има јединствену идентификацију повезану са његовом бушотином или локацијом узорковања, дубином, методом сакупљања и описом поља. Лабораторија треба да сачува стање узорка где је то потребно, да документује процедуре припреме и да евидентира све видљиве сметње или одступања од методе испитивања.

Корисна пракса контроле квалитета је преглед лабораторијских резултата у односу на теренски дневник пре финализације геотехничког извештаја. Ако су измерена својства у супротности са забележеним описом тла, инжењери би требало да истраже неслагање уместо да изаберу вредност која најбоље одговара претпоставци прелиминарног пројекта.

Ускладите опрему за тестирање са циљем истраге

Избор опреме треба да прати тражену методу испитивања, опсег мерења, димензије узорка и применљиве процедуре. Куповина опреме засноване само на општем називу производа може оставити лабораторију неспособном да заврши предвиђена испитивања или испуни захтеване критеријуме за извештавање.

Приликом процене опреме, инжењери и руководиоци лабораторија треба да верификује подржану методу, мерне могућности, потребан прибор, услове рада, аранжмане за калибрацију и доступност техничке документације. Они такође треба да узму у обзир очекивано оптерећење тестирања и обуку потребну за доследан рад.

Тианпенг'сОпрема за испитивање тлакатегорија је полазна основа за преглед опреме релевантне за геотехничке лабораторије и рад на терену. Одговарајућу конфигурацију треба потврдити у односу на детаљне спецификације одређеног инструмента и захтеве пројекта.

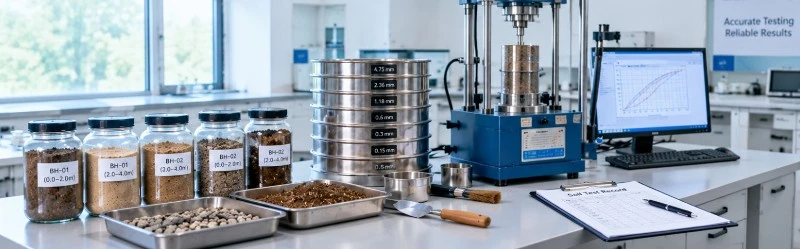

Избор одговарајуће опреме почиње са методом испитивања и потребним инжењерским параметром. Јасна идентификација узорка и доследне процедуре помажу лабораторијама да произведу резултате који се могу пратити до истраживања локације.

На одговарајући начин прегледајте документацију о усклађености

За пројекте који укључују опрему која се испоручује на европска тржишта, купци ће можда морати да провере применљиве захтеве усаглашености производа. Званичне смернице Европске комисије за ЦЕ означавање објашњавају да је ЦЕ ознака потребна само за категорије производа обухваћене релевантним законодавством ЕУ. То није универзални сертификат квалитета и не треба претпоставити да сваки инструмент за испитивање тла мора да носи ознаку.

Купци треба да идентификују законе који се примењују на одређени производ и прегледају релевантну документацију о усклађености. Они такође треба да разликују усаглашеност производа од лабораторијске акредитације, евиденцију о калибрацији и техничку компетенцију потребну за правилно извођење испитивања тла.

Како резултати испитивања тла побољшавају одлуке о изградњи и контролу трошкова

Користите налазе истраге за управљање ризицима изградње

Вредност испитивања тла наставља се и након пројектовања темеља. Током ископавања, инжењери треба да упореде изложено тло са условима описаним у геотехничком извештају. Неочекиване меке зоне, приливи подземне воде, затрпана испуна или промене у стратиграфији земљишта могу захтевати даљу процену пре него што се изградња настави.

Ако се наишло тло битно разликује од пројектних претпоставки, одговарајући одговор је документовати стање и упутити га одговорном геотехничком инжењеру. У зависности од налаза, тиму ће можда бити потребна додатна испитивања, ревидиране процедуре ископавања, побољшање тла, другачије решење за темеље или промене у секвенци изградње.

За земљане радове, резултати лабораторијског сабијања дају референцу за процену влажности и густине поља. Када постављени слој не испуни наведене критеријуме, тим треба да испита стање влаге, дебљину слоја, конзистенцију материјала, напор сабијања и поузданост тестирања. Поновљено сабијање без идентификовања узрока можда неће решити проблем.

Уравнотежите трошкове истраге у односу на цену неизвесности

Ограничена истрага може смањити почетни буџет за тестирање, али повећати ризик од неочекиваних услова тла током изградње. Поправка темеља, одлагања ископавања, редизајн и спорови око различитих услова на локацији могу коштати знатно више од циљане додатне истраге.

Одговарајући ниво истраге зависи и од вероватноће и од последица проблема у вези са земљом. Конструкција са осетљивом опремом или строгим ограничењима слијегања може оправдати детаљнију карактеризацију од мале, лагано оптерећене структуре на добро схваћеном терену. Слично томе, веома променљива геологија може захтевати додатна истраживања чак и када је предложена структура релативно једноставна.

Циљ није да се изврши највећи могући број тестова. То је улагање у мерења која ће вероватно променити инжењерску одлуку или материјално смањити несигурност.

Резиме и препоруке

Испитивање тла пре изградње пружа доказе потребне за разумевање варијабилности тла, процену перформанси темеља и планирање безбедних метода изградње. Његова важност се протеже даље од отпорности лежаја на слијегање, понашања подземних вода, стабилности нагиба, квалитета земљаних радова и идентификације слабих или проблематичних слојева тла.

Пројектни тимови треба прво да дефинишу инжењерска питања, одаберу методе истраживања које се баве тим питањима, заштите квалитет узорка и упореде лабораторијске налазе са посматрањима на терену. Резултате испитивања треба тумачити у контексту стратиграфије тла, услова подземних вода, оптерећења и претпоставки коришћених у пројектовању. Опрему треба изабрати у складу са стварним захтевима испитивања, са одговарајућом документацијом и процедурама контроле квалитета.

За више информација о релевантним лабораторијским и теренским инструментима за испитивање, посетите Тианпенгове категорије опреме за испитивање тла и опреме за испитивање материјала.

За више информација о производу, техничке спецификације или стручне консултације о нашој напредној опреми за тестирање асфалта, контактирајте наш стручни тим данас наввв.тестмоулд.нет.

Често постављана питања (ФАК)

Зашто би испитивање тла требало да се заврши пре почетка изградње?

Испитивање тла прије изградње помаже инжењерима да идентификују услове тла који могу утицати на капацитет темеља, слијегање, контролу подземних вода и стабилност конструкције. Рано откривање ових услова даје тиму за пројектовање више опција за управљање ризиком пре него што се преузму велики трошкови изградње.

Шта се дешава ако испитивање тла није адекватно?

Неадекватно истраживање може пропустити слабе слојеве, стишљиве наслаге, проблеме са подземном водом или променљиво пуњење. Ови пропусти могу довести до нетачних пројектних претпоставки, неочекиваног слијегања, потешкоћа при ископавању, кашњења у изградњи и скупих санацијских радова.

Како инжењери одлучују која су испитивања тла неопходна?

Програм испитивања треба да се заснива на предложеној конструкцији, очекиваним оптерећењима, условима тла и инжењерским параметрима потребним за пројектовање. Испитивања класификације, чврстоће, стишљивости, збијености и подземних вода служе различитим сврхама, тако да одабрани тестови треба да се баве специфичним ризицима пројекта.

Да ли су лабораторијска испитивања тла довољна за процену градилишта?

Не увек. Лабораторијски тестови обезбеђују контролисана мерења на прикупљеним узорцима, док теренско испитивање помаже да се утврди профил тла и услови на месту. Комбиновање ово двоје обично пружа поузданију основу за инжењерско тумачење него ослањање на било који извор сам.

Може ли испитивање тла смањити трошкове изградње?

Да. Одговарајућа истрага може смањити вероватноћу неочекиваних услова тла, редизајнирања, санације темеља и кашњења у изградњи. Највећа вредност долази од одабира тестова који решавају важне несигурности и коришћења резултата за доношење одлука о дизајну и изградњи.
