Како тестирање праћења точкова процењује отпорност на колотраге?

Испитивање праћења точкова процењује отпорност асфалтних мешавина на колотраге тако што се више пута наноси оптерећени точак на узорак на контролисаној температури и мери резултирајућу трајну деформацију. Измерена дубина колотраге и крива деформације помажу инжењерима да упореде смеше, идентификују слабости у дизајну мешавине и процене њихову погодност за захтевне услове саобраћаја, али резултати су значајни само када су припрема узорака и услови испитивања правилно контролисани.

Овај чланак објашњава како функционишу тестови праћења точкова, како инжењери тумаче дубину колотраге и стопе деформације и како да користе резултате испитивања у дизајну асфалтне мешавине и контроли квалитета. Такође упоређује уобичајене приступе тестирању и даје практичне препоруке за добијање поузданих, упоредивих резултата.

Шта мери испитивање праћења точкова у асфалтним мешавинама?

Тестирање праћења точкова процењује како асфалтна мешавина реагује на поновљено оптерећење точкова под одређеним температурама и условима оптерећења. Уместо да мери само снагу материјала у једном тренутку, тест испитује како се трајна деформација акумулира док точак више пута пролази преко узорка.

Ова разлика је важна јер је асфалт вискоеластичан материјал осетљив на температуру. Под сталним или поновљеним оптерећењем, део његове деформације се може опоравити након уклањања оптерећења, док други део остаје као трајно напрезање. Када се трајно напрезање акумулира на путањама котача на коловозу, оно доприноси стварању колотрага. Смеша која се понаша адекватно на умереним температурама може постати знатно подложнија деформацијама када температура коловоза порасте.

Како поновљено оптерећење точкова симулира деформацију коловоза

У апарату за праћење точкова, узорак асфалта се поставља у држач и излаже поновљеним пролазима оптерећеног точка. Испитна температура, оптерећење точка, образац кретања и поступак мерења су дефинисани изабраном методом. Сензор померања или еквивалентни мерни систем бележи развој колотраге како тест напредује.

Добијени подаци показују колико брзо се узорак деформише и да ли стопа деформације остаје релативно стабилна или се повећава како се оптерећење наставља. Ова запажања помажу инжењерима да процене отпорност смеше на трајну деформацију у одабраним лабораторијским условима.

Тестирање праћења точкова не репродукује све карактеристике стварног саобраћаја. Стварно понашање коловоза такође зависи од брзине возила, притиска у пнеуматицима, осовинског оптерећења, сила кочења и окретања, дебљине слоја, дренаже и ослонца коловоза испод. Тест се стога најбоље разуме као контролисана процена перформанси, а не као директно предвиђање тачног века трајања пута.

Зашто су температура и припрема узорка битни

Температура је једна од најутицајнијих варијабли у отпорности на колотраге. На вишим температурама, везиво за асфалт генерално постаје мање круто, а смеша може брже акумулирати трајну деформацију. Тест спроведен на једној температури не може се аутоматски поредити са тестом спроведеним на другој.

Припрема узорка је подједнако важна. Садржај ваздушних шупљина, оријентација агрегата, метода сабијања, дебљина узорка и стање површине могу утицати на измерену дубину колотраге. Ако два узорка имају значајно различите густине, њихови резултати могу одражавати разлике у припреми, као и разлике у дизајну смеше.

Апарат за праћење точкова примењује поновљено оптерећење под контролисаним условима и бележи развој трајне деформације. Доследна припрема узорака и контрола температуре су од суштинског значаја за смислена поређења.

Како се мере и тумаче резултати теста праћења точкова?

Резултате праћења точкова треба тумачити као историју деформација, а не као један број проласка или неуспеха. Измерена дубина колотраге описује акумулирану деформацију у одређеној фази, док облик криве деформације открива како узорак реагује док се оптерећење наставља.

Разумевање дубине колотраге и криве деформације

Дубина колотраге је измерена депресија настала поновљеним оптерећењем точкова. Инжењери могу да упореде коначну дубину колотраге након одређеног броја пролаза или одређеног трајања теста, у зависности од применљивог метода. Мања дубина колотраге у еквивалентним условима испитивања генерално указује на бољу отпорност на деформације.

Међутим, коначна вредност не говори целу причу. Две мешавине могу достићи сличне коначне дубине колотраге док развијају деформацију различитим брзинама. Један се може брзо деформисати на почетку, а затим се стабилизовати, док други може наставити да акумулира деформацију конзистентније. Крива помаже у разликовању ових одговора и може водити даље истраживање.

Динамичка стабилност и стопа колона

Неке процедуре праћења точкова извештавају о динамичкој стабилности, обично израженој као број пролаза точка или циклуса оптерећења повезаних са јединицом промене дубине колосијека у дефинисаном интервалу. Према релевантној методи, виша вредност динамичке стабилности генерално указује на спорију деформацију током тог интервала.

Захтеви за тачан прорачун, интервал, јединице и извештавање зависе од процедуре тестирања. Инжењери не би требало да претпостављају да свака машина за праћење точкова израчунава динамичку стабилност на исти начин. Неке методе наглашавају дубину колотраге при дефинисаном броју пролаза, док друге користе стопе деформације или додатне параметре криве.

На пример, информације о производу ТПЦТ‑5А на Тианпенг-овој веб страници описују тест клипног точка са растојањем од 230 ± 10 мм, брзином од 42 ± 1 циклуса у минути и номиналним контактним притиском од 0,7 ± 0,05 МПа. Ово су параметри специфични за модел, а не универзални захтеви за сваки тест праћења точкова. Применљива метода и стварна конфигурација инструмента морају одредити како се резултати израчунавају и извештавају.

Поређење индикатора праћења кључних точкова

Централно правило је једноставно: упореди слично са сличним. Нумерички резултат увек треба да буде праћен методом испитивања, температуром, детаљима припреме узорка, условима оптерећења и тачком у којој је резултат процењен.

Које методе праћења точкова се користе и по чему се разликују?

Праћење точкова није јединствена универзална процедура. Различите методе користе различите конфигурације опреме, распоред узорака, окружења за тестирање и индикаторе извештавања. Инжењери треба да изаберу методу у складу са спецификацијом пројекта и питањем перформанси које се истражује.

ЕН 12697‑22 Испитивање праћења точкова

Европски методЕН 12697‑22:2020+А1:2023, Битуменске мешавине – Методе испитивања – Део 22: Праћење точковаописује поступке за процену осетљивости битуменских материјала на деформацију под оптерећењем. Укључује приступ малих, великих и екстра великих уређаја, са кондиционирањем узорка и распоредом тестирања у зависности од изабране конфигурације.

Инжењери треба да идентификују применљиву категорију уређаја и процедуру пре припреме узорака. Димензије узорка, окружење за кондиционирање, температура испитивања, кретање точкова и захтеви за извештавање треба да прате релевантну методу и спецификацију пројекта. Резултат из једне конфигурације не треба третирати као директно заменљив са резултатом из друге једноставно зато што оба теста користе покретни точак.

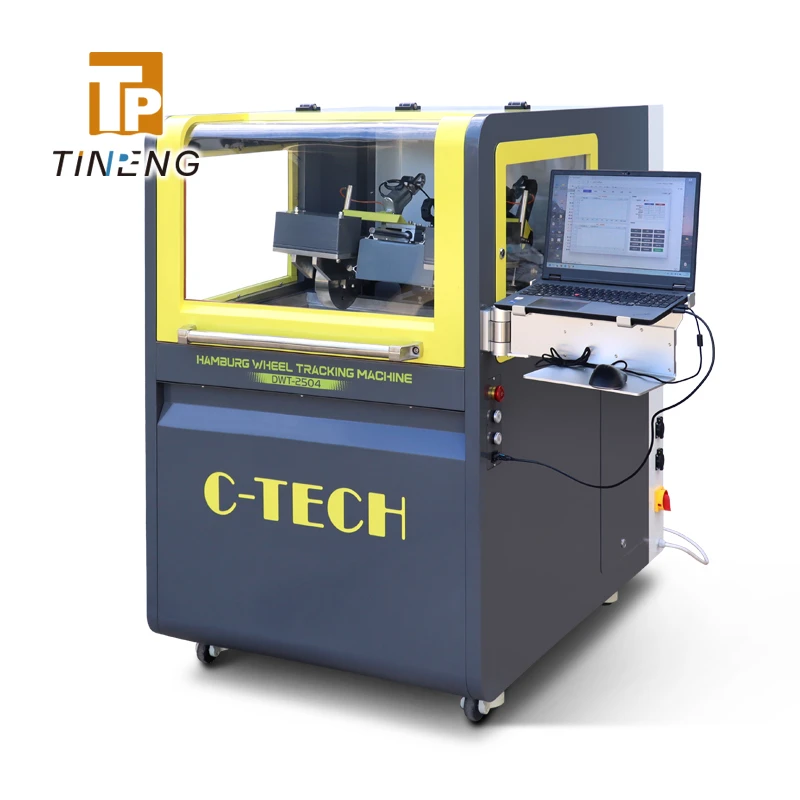

Тианпенг испоручује апарат за праћење точкова за испитивање асфалтне мешавине. Приликом избора инструмента, лабораторије треба да провере коју процедуру испитивања подржава одређени модел и да ли његов држач узорка, распоред оптерећења, контрола температуре и опсег мерења задовољавају тражену методу.

Тестирање праћења точкова у Хамбургу

Хамбуршки тест праћења точкова процењује деформацију асфалтне мешавине при поновљеном оптерећењу у воденом окружењу са контролисаном температуром. Поред колотрага, метода може помоћи у истраживању подложности оштећењу узрокованом влагом, укључујући скидање, када услови испитивања и карактеристике мешавине чине тај механизам релевантним.

Хамбуршка крива деформације може показати промену нагиба повезану са развојем оштећења узрокованих влагом. Тачка савијања, где је дефинисана примењивом процедуром, може пружити додатни доказ о понашању смеше. Међутим, не треба га тумачити изоловано као дефинитиван доказ одређеног механизма неуспеха.

ТхеААСХТО Т 324метода је повезана са тестирањем праћења точкова у Хамбургу. Лабораторије треба да консултују тренутне стандарде и захтеве пројекта за тачну процедуру, кондиционирање, трајање испитивања и критеријуме извештавања. Резултате Хамбуршког теста на бази воде не треба директно поредити са резултатима праћења сувих точкова без узимања у обзир различитих окружења тестирања.

Избор методе за инжењерско питање

Како инжењери могу користити резултате праћења точкова у дизајну мешавине и контроли квалитета?

Практична вредност тестирања праћења точкова лежи у томе како инжењери повезују резултате са одлукама о дизајну и квалитетом конструкције. Извештај о испитивању не треба само да наводи да ли је смеша прешла праг. Такође треба да пружи довољно информација да објасни шта је тестирано и да ли налази подржавају намеравану примену.

Поређење кандидата за асфалтне мешавине

Током пројектовања смеше, инжењери могу тестирати кандидатске формулације под истим специфицираним условима како би утврдили која показује бољу отпорност на трајну деформацију. Поређење може помоћи да се процени комбиновани утицај структуре агрегата, карактеристика везива и запреминских својстава.

Мешавина са повољним резултатом праћења точкова није аутоматски најбоља укупна мешавина за коловоз. Отпорност на колотраге мора се узети у обзир заједно са другим релевантним захтевима за перформансе, као што су отпорност на замор, подложност пуцању, издржљивост и перформансе влаге. Оптимизација једне имовине без узимања у обзир других може произвести неуравнотежен дизајн.

Испитивање производње и перформанси на терену

Када производна мешавина произведе неочекивани резултат праћења точкова, следећи корак је да се испита материјал и записи испитивања уместо да се резултат одмах припише једном састојку. Инжењери треба да прегледају извор узорка, производну серију, садржај везива, оцењивање агрегата, ваздушне шупљине, историју сабијања и записе о кондиционирању.

За теренска истраживања, резултате праћења точкова треба узети у обзир уз температуру коловоза, саобраћајно оптерећење, уочену геометрију колотраге, дебљину слоја и услове дренаже. Ако лабораторијски узорак ради добро, али коловоз и даље има јаке колотраге, могућа објашњења укључују неадекватно збијање поља, структурну деформацију испод асфалта, варијабилност конструкције или услове оптерећења који нису представљени лабораторијским испитивањем.

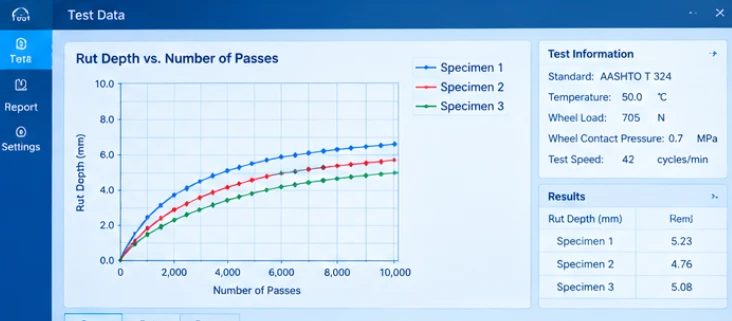

Крива деформације помаже инжењерима да упореде понашање узорака асфалта током теста. Користан извештај треба да садржи услове испитивања и детаље узорка заједно са измереним резултатима.

Изградња поуздане процедуре лабораторијског испитивања

Поуздана поређења захтевају доследну припрему узорака, калибрацију и верификацију мерног система, стабилну контролу температуре и документована подешавања теста. Лабораторије треба да прегледају точак и држач узорка, да потврде да мерења померања раде исправно и да провере да ли је узорак безбедно постављен пре тестирања.

Реплицирани узорци су важни када је резултат неочекиван или близу границе прихватљивости пројекта. Ако се резултати реплицирања значајно разликују, лабораторија треба да прегледа густину узорка, димензије, кондиционирање, припрему површине и рад опреме пре него што донесе закључке. Извјештавање о просјеку без истраживања необичних варијација може прикрити проблем припреме или мјерења.

Лабораторије такође треба да разликују усаглашеност производа од подобности за испитивање. За опрему стављену на европско тржиште, званичник Европске комисијеУпутство за означавање ЦЕобјашњава обавезе означавања ЦЕ за производе обухваћене важећим законодавством ЕУ. ЦЕ ознака није замена за проверу да ли инструмент испуњава техничке захтеве одређене методе праћења точкова.

Резиме и препоруке

Испитивање праћења точкова обезбеђује контролисан начин за процену отпорности асфалтних мешавина на колотраге мерењем трајне деформације при поновљеном оптерећењу точкова. Дубина колотраге, стопа деформације, динамичка стабилност где је применљиво и укупна крива деформације доприносе корисним информацијама, али ниједну не треба тумачити без релевантних услова испитивања.

За поуздане одлуке, инжењери треба да изаберу метод који захтева пројекат, доследно припремају узорке, одржавају температуру и услове оптерећења и документују комплетну процедуру испитивања. Такође треба да избегавају упоређивање резултата различитих метода као да су индикатори еквивалентни. Оно што је најважније, резултати праћења точкова треба да подрже – не замене – инжењерску процену која узима у обзир дизајн мешавине, сабијање поља, саобраћај, влагу и структуру коловоза.

Тианпенг'сОпрема за тестирање асфалтакатегорија пружа полазну тачку за лабораторије које разматрају опције испитивања асфалта. Пре куповине, потврдите захтевани стандард, димензије узорка, температурни опсег, конфигурацију пуњења, могућност снимања података и подршку након продаје за предвиђену примену.

За више информација о производу, техничке спецификације или стручне консултације о нашој напредној опреми за тестирање асфалта, контактирајте наш стручни тим данас наЗхуозхоу Тианпенг.

Често постављана питања (ФАК)

1. Шта тест праћења точкова говори инжењерима о асфалту?

Показује како узорак асфалта акумулира трајну деформацију при поновљеном оптерећењу точка у одређеним условима. Инжењери користе резултујућу дубину колотраге и криву деформације да упореде смеше и процене подложност колотрази.

2. Да ли мања дубина колотраге увек значи бољу асфалтну мешавину?

Мања дубина колотраге генерално указује на бољу отпорност на деформацију када су услови испитивања еквивалентни. Не утврђује да је смеша супериорна у свакој категорији перформанси, јер се такође морају узети у обзир отпорност на пуцање, перформансе влаге, издржљивост и други захтеви.

3. Шта је динамичка стабилност у тесту праћења точкова?

У методама које користе овај индикатор, динамичка стабилност изражава број пролаза точка или циклуса оптерећења повезаних са јединицом промене дубине колосијека у одређеном интервалу. Већа вредност генерално указује на спорију деформацију под дефинисаним условима испитивања. Тачан прорачун мора следити изабрану методу.

4. Која је разлика између конвенционалног праћења точкова и тестирања у Хамбургу?

Конвенционалне процедуре праћења точкова обично процењују деформацију под одређеним условима оптерећења и температуре, често са климатизованим узорцима у зависности од методе. Тестирање у Хамбургу користи водено окружење са контролисаном температуром и може да пружи информације и о деформацијама и о осетљивости на оштећења изазвана влагом. Резултати нису директно заменљиви.

5. Да ли резултати праћења точкова могу да предвиде тачан радни век пута?

Не. Тест пружа упоредне доказе о перформансама у контролисаним лабораторијским условима, а не прецизно предвиђање века трајања коловоза. Стварни учинак такође зависи од саобраћаја, климе, збијености поља, коловозне конструкције, дренаже, квалитета изградње и одржавања.
