Зхуозхоу Тианпенг Имп. и Екп. Траде Цо., Лтд. је један од водећих произвођача и добављача дефлектометра пада тежине фвд у Кини. Уз богато искуство, срдачно вас поздрављамо да овде из наше фабрике купите прилагођени дефлектометар пада тежине фвд произведен у Кини. Доступни су квалитетни производи и разумна цена.
Опис производа

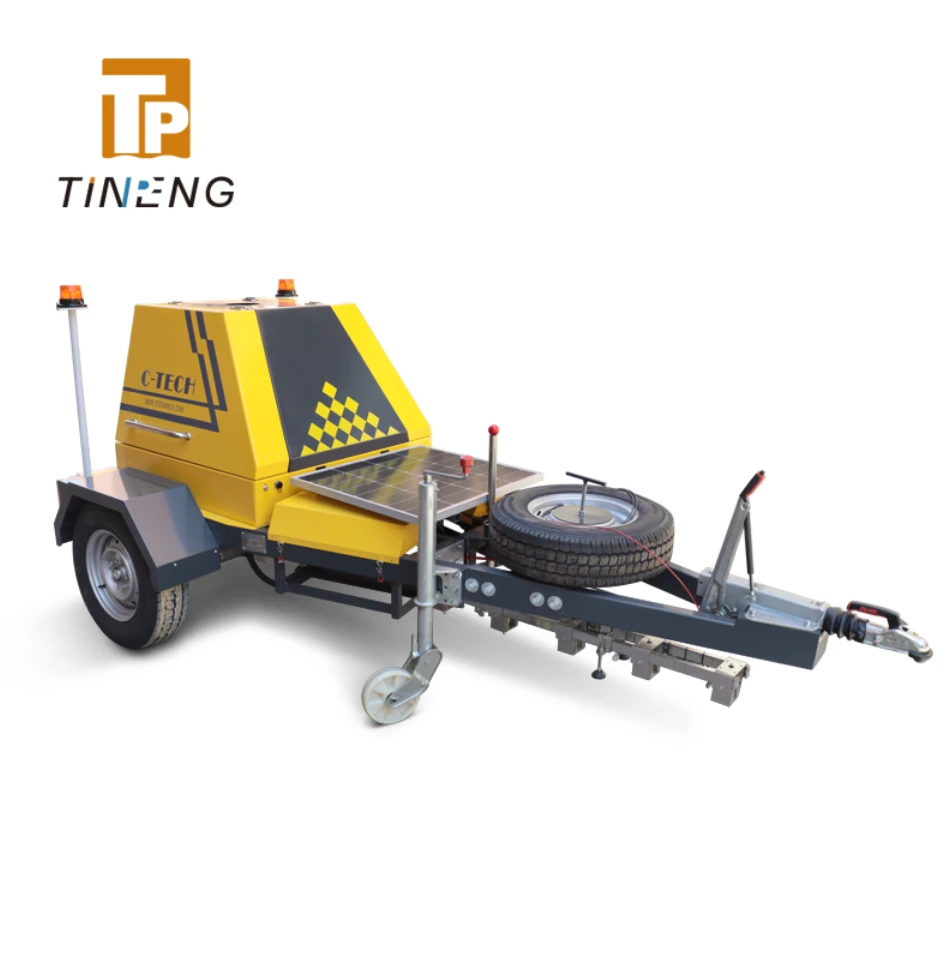

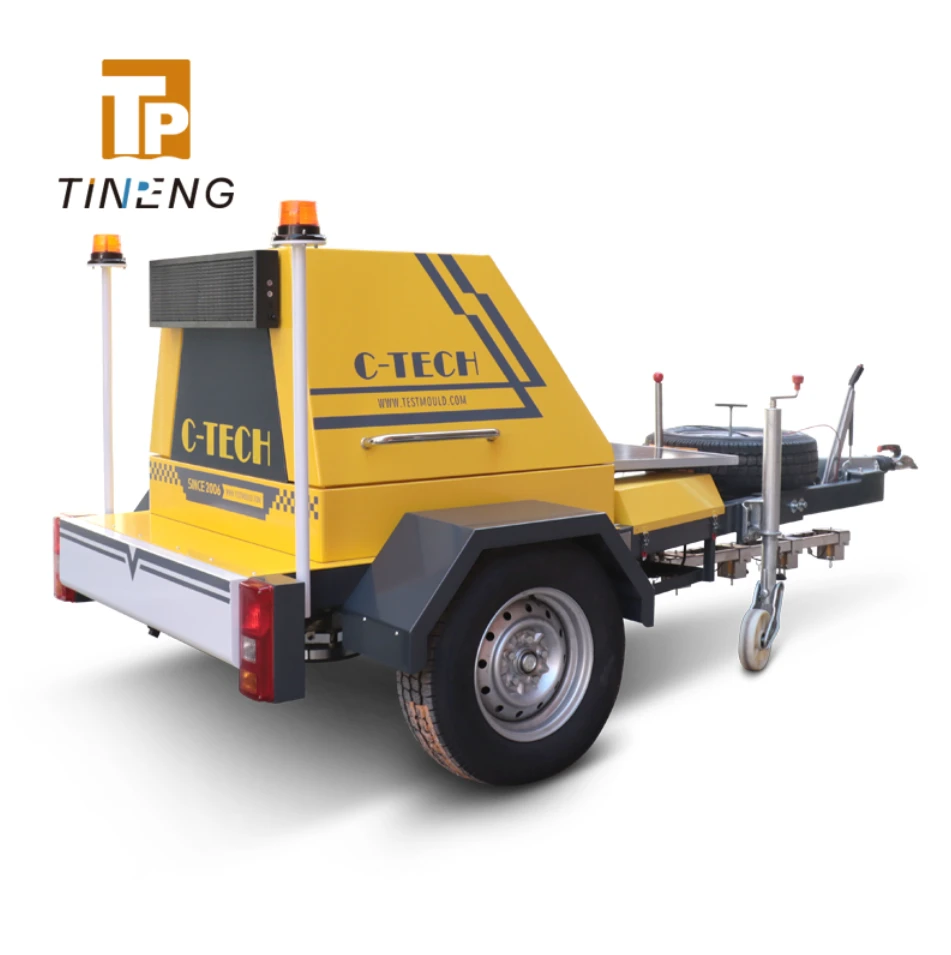

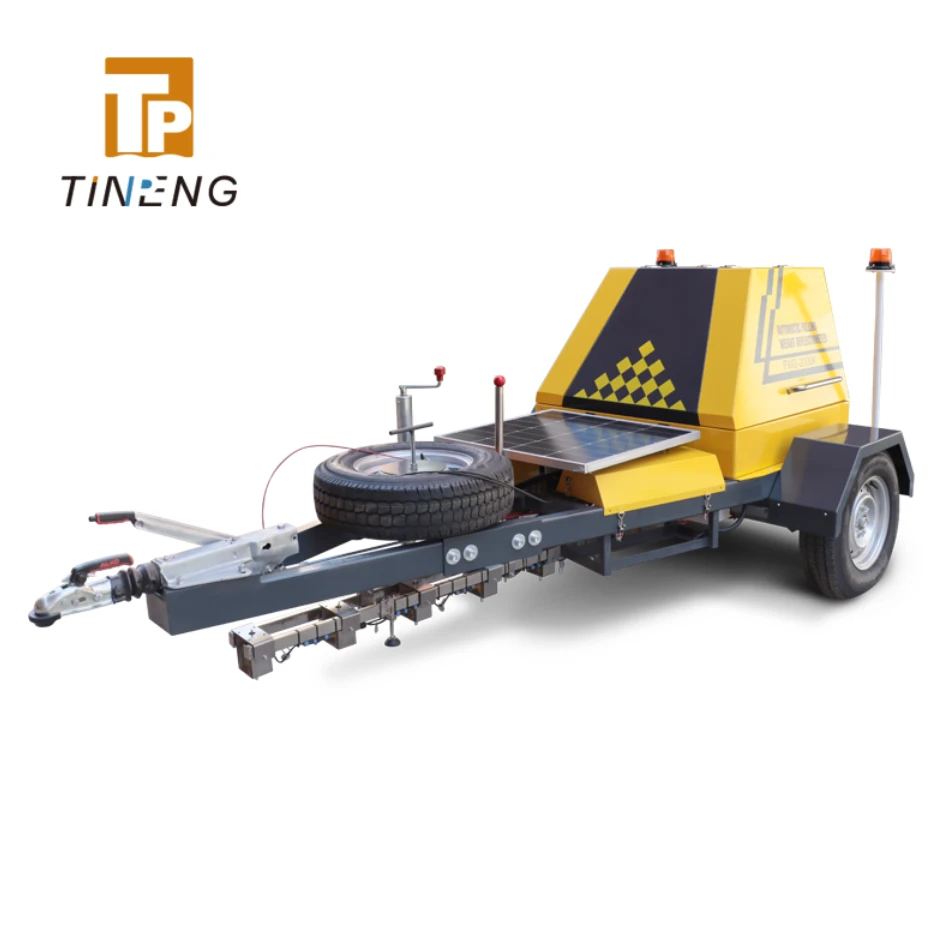

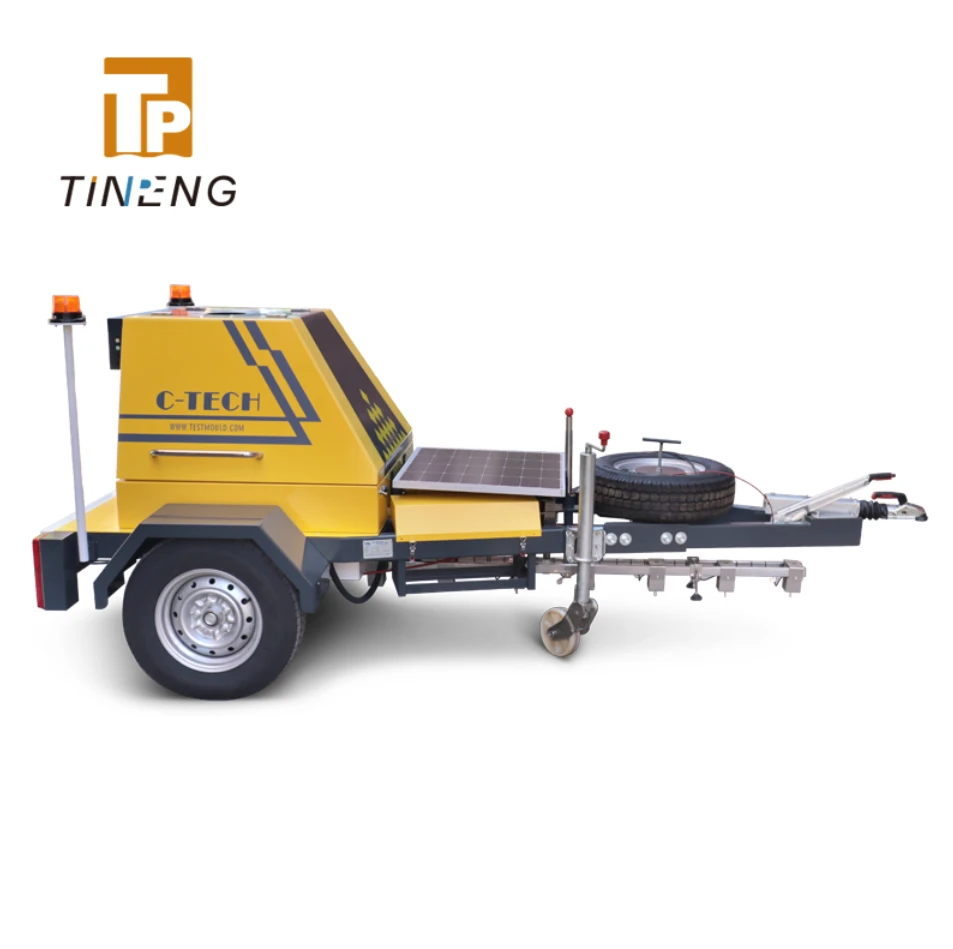

Дефлектометар падајуће тежине (ФВД) је систем за{0}}монтиран на приколици без-деструктивног испитивања дизајниран да процени услове коловоза и физичка својства са високом прецизношћу. Он симулира оптерећење возила у пролазу и мери одговор на вертикални отклон коловоза, пружајући поуздане податке за процену коловоза. Систем је згодан, брз, безбедан и штеди рад-, што га чини веома погодним за-прилике на великим удаљеностима и континуирано мерење. ФВД се састоји од неколико кључних компоненти укључујући главни оквир, радни механизам, склоп тегова који пада, хидраулични систем, сензорски систем, електрични систем и систем за надзор и сигурносно навођење. Опремљен је софтвером за прикупљање и обраду података који бележи оригиналне податке као што су прогиб, оптерећење, температура и информације о коловозу као што су бројеви шипова. Софтвер подржава нормализацију података, израчунавање грешака и генерисање графикона и извештаја за даљу анализу. Овај систем прецизно процењује структурно стање аутопутева, локалних путева, паркинга и аеродромских писта, а може се применити и на путеве и подлоге током изградње. Широко се користи у истраживању путева, пројектовању, рехабилитацији и управљању коловозом.
Стандарди
АСТМ Д4694-96
Спецификација
Дефлектометар пада тежине ФВД-2000К
|
Опсег оптерећења |
0-90кН (130кН опционо) |
|
Грешка ћелије за оптерећење |
Мање или једнако ±1% |
|
Грешка учитавања |
Мање или једнако ±2% |
|
Поновљивост учитавања |
Мање или једнако ±1% |
|
Учитавање облика пулса |
Полу{0}}синусни талас |
|
Плоча за оптерећење |
300мм |
|
Опсег мерења померања |
0-3,5 мм |
|
Сензор скретања |
Геофон, 1-9 ком (стандардна конфигурација је 9 ком) Грешка сензора скретања: мање или једнако ±1% |
|
Грешка скретања |
Центар Мање или једнако ±2%; Не-центар Мање или једнако ±3% |
|
Резолуција скретања |
0.1μm |
|
Поновљивост скретања |
Центар Мање или једнако ±1%; Није-центар Мање или једнако ±1,5% |
|
Сензор температуре |
2 ком. Температура околине и температура коловоза могу се мерити одвојено. |
|
Грешка температуре |
Мање или једнако ±2 степена |
|
Грешка у удаљености |
Мање или једнако ±0,5м |
|
Брзина испитивања у једној тачки |
<20 s/point (three times) |
|
Метода подизања чекића |
Хидраулични |
|
Начин подизања плоче оптерећења |
Хидраулични |
|
Пренос података |
Ви-Фи /пренос преко жичне мреже |
|
Напајање |
12V |
|
Каросерија приколице |
Немачка оригинална шасија |
|
Димензије |
3500 * 1800 * 1400 мм, што је погодно за окретање и сигурно за вожњу |
|
Остале информације |
Јединствена функција позиционирања тестних података: Свака мерна тачка садржи информације о географској дужини и ширини из ГПС-а/Беидоу-а, пружајући научну основу за поновљено посматрање, поређење и анализу исте тачке у будућности. |
Дефлектометар тешке тежине ФВД-5000К (специјалан за аеродроме)
|
Опсег оптерећења |
0-240кН (350кН опционо) |
|
Грешка ћелије за оптерећење |
Мање или једнако ±1% |
|
Грешка учитавања |
Мање или једнако ±2% |
|
Поновљивост учитавања |
Мање или једнако ±1% |
|
Учитавање облика пулса |
Полу{0}}синусни талас |
|
Плоча за оптерећење |
450мм |
|
Опсег мерења померања |
0-3,5 мм |
|
Сензор скретања |
Геофон, 1-9 ком (стандардна конфигурација је 9 ком) Грешка сензора скретања: мање или једнако ±1% |
|
Грешка скретања |
Центар Мање или једнако ±2%; Не-центар Мање или једнако ±3% |
|
Резолуција скретања |
0.1μm |
|
Поновљивост скретања |
Центар Мање или једнако ±1%; Није-центар Мање или једнако ±1,5% |
|
Сензор температуре |
2 ком. Температура околине и температура коловоза могу се мерити одвојено. |
|
Грешка температуре |
Мање или једнако ±2 степена |
|
Грешка у удаљености |
Мање или једнако ±0,5м |
|
Брзина испитивања у једној тачки |
<40 s/point (three times) |
|
Метода подизања чекића |
Хидраулични |
|
Начин подизања плоче оптерећења |
Хидраулични |
|
Пренос података |
УСБ пренос |
|
Напајање |
24V |
|
Каросерија приколице |
Немачка оригинална шасија |
|
Димензије |
4400*1850*1780мм |
|
Остале информације |
Јединствена функција позиционирања тестних података: Свака мерна тачка садржи информације о географској дужини и ширини из ГПС-а/Беидоу-а, пружајући научну основу за поновљено посматрање, поређење и анализу исте тачке у будућности. |
Карактеристике
● Аутоматски рад-једном додиром: Једно дугме у кабини аутоматски покреће цео процес тестирања. Када се тест заврши, опрема се закључава на место ради безбедног транспорта.
● Брзо тестирање на једној{0}}тачки: Свака тачка тестирања траје мање од 20 секунди, укључујући три пада чекића и потпуно прикупљање података у складу са стандардним спецификацијама.
● Високо{0}}прецизно мерење: Систем интегрише сензоре високих{1}}перформанси, јединицу за прикупљање података велике-брзине и прилагођене алгоритме за обраду дигиталног сигнала за испоруку тачних и поузданих података о скретању.
● Заштита сигурносне блокаде: Уређај за блокаду између дефлектометра и испитног возила спречава рад док је возило у покрету, штитећи и опрему и возило.
● Стабилно и тачно прикупљање података: Двоструке синхронизоване платформе за подизање побољшавају стабилност током тестирања, побољшавајући укупну тачност мерења.
● Функције резервне копије за поузданост: Свака главна функција је подржана алтернативним решењем, обезбеђујући доследне перформансе и високу поузданост система.
